MBQ相位儀(型號:PT-9A):適用于揚聲器相位及功放輸出相位的測試.專供調校汽車音響系統的揚聲器和功放接線.只有正確的接線,聆聽音樂時聲音才會如實重放,才有和諧自然的感覺.

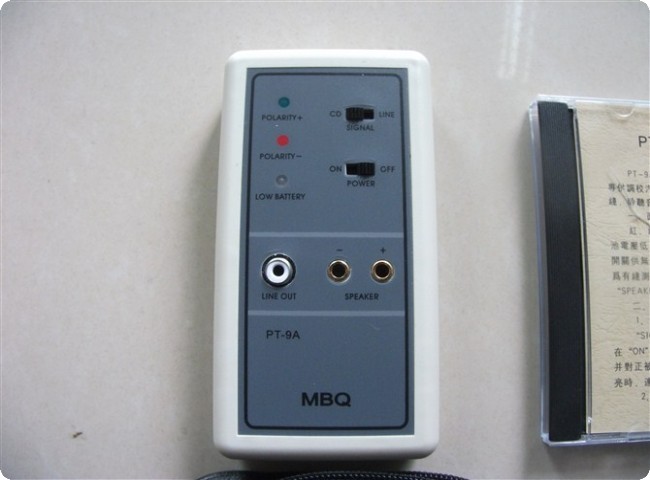

一、面板簡介
紅、綠色指示燈顯示“-”“+”極性，黃色燈亮表示電池電壓低，需更換電池。“POWER”為電源開關，“SIGNAL”開關供無線或有線測試選擇，“CD”為無線測試，“LINE”為有線測試。“LINE OUT”插座輸出到被測功放，“SPEAKER”輸出測試揚聲器信號。
二、有線測試
1：揚聲器相位的測試
“SIGNAL”開關拔在“LINE”位置，“POWER”開關拔在“ON”的位置，將相位儀前端（儀器內裝有麥克風）靠近被測揚聲器正面，并將測試筆接到揚聲器兩端。綠燈亮?xí)r，連接“+”表筆接線端為正極。
2：功放輸出相位的測試
將極性正確的揚聲器與功放輸出端連接，將信號線連接到相位儀LINE OUT插座與功放輸入插座，相信儀各功能開關位置跟有線揚聲器相位測試一樣，打開功放POWER，音量調到適當位置，將相位儀前端靠近被揚聲器正面，綠燈亮?xí)r，表示功放極性是反極。
三、無線測試
1：揚聲器相位的測試
音響系統安裝后，先將測試碟放入主機，音量調至適當?shù)奈恢茫シ?ldquo;CD”相位測試信號。“SIGNAL”開關拔至“CD”位置，“POWER”拔至“ON”位置，將相位儀前端靠近并對正被測試揚聲器正面，綠燈閃亮三次，紅燈閃亮一次，表示揚聲器輸出相位為正相位。綠燈閃亮一次，紅燈閃亮三次，表示輸出為負相位。
2：測試碟內容：
第一段：左聲道噪聲信號。
第二段：右聲道噪聲信號。
第三段：相位測試信號。
